Guía de diseño

LaserBoost está pensado para ser fácil y rápido. Entender algunas reglas básicas sobre nuestro servicio es clave para agilizar el tratamiento de tu archivo y nuestro proceso de corte.

Guía de diseño y consideraciones para el corte láser

> Formatos Admitidos

Admitimos un gran número de formatos vectoriales, nuestro software es capaz de detectar todos los parámetros necesarios para mostrarte un precio al momento.

↓ Descargar

Ejemplo DXF

↓ Descargar

Ejemplo DWG

Tipo de archivo admitido

↓ Descargar

Ejemplo AI

↓ Descargar

Ejemplo SVG

↓ Descargar

Ejemplo PDF

↓ Descargar

Ejemplo EPS

Si dispones de un archivo con un formato diferente, deberás introducir manualmente las medidas de altura y anchura de tus piezas. Nuestro equipo técnico revisará tu pedido antes de fabricarlo.

 ¿Tienes alguna duda con la creación de tus archivos? Contacta con nosotros

> Software recomendado

Todos los software CAD del mercado pueden guardar y exportar archivos en los formatos que admitimos en nuestro configurador. Aquí tienes una lista con nuestras recomendaciones.

Sofware
Formatos compatibles con LasserBoost
Adobe iLlustrator™
.dxf | .dwg | .ai | .svg | .pdf | .eps
Autodesk Autocad™
.dxf | .dwg
SolidWorks™
.dxf | .dwg
Inkscape™ (gratuito)
.dxf | .svg | .pdf | .eps
QCad™ (gratuito)
.dxf | .dwg | .svg
Autodek Fusion360™ (gratuito)
.dxf  |  .dwg

Adobe Illustrator™ y Inkscape™ son los más versátiles, pensados tanto para piezas técnicas como artísticas, con un gran abanico de formatos de exportación y fáciles de usar. Autodesk Autocad™ y QCad™ son el estándard de la industria para dibujo CAD en 2D. Solidworks™ y Autodesk Fusion360™ son software de dibujo 3D pensado para ingeniería y diseño mecánico.

Recuerda que es necesario subir las piezas libres de cotas, cajetínes, plantillas de dibujo y en escala real 1:1 en milímetros.

Preparando tu archivo

Los 4 puntos básicos para tener tus piezas listas para nuestro configurador:

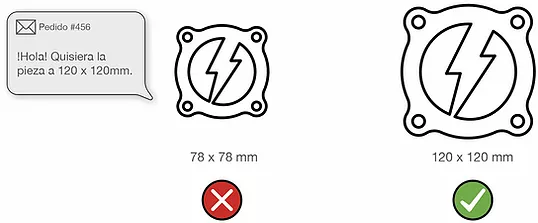

> Escala

Tu pieza debe estar al tamaño exacto que quieres que sea cortado (escala 1:1). Si deseas la pieza en una medida diferente a la original debes indicarlo en el configurador. Las unidades en las que debes subir tu archivo son milímetros (mm) o pulgadas (in)

> Contenido

Tu archivo debe contener únicamente los trazos a cortar. Para evitar sorpresas tu diseño debe estar libre de dimensiones, notas, bordes y objetos que no se deban fabricar.

> Trazos

Tus diseños deben estar libres de puntos abiertos e intersecciones. Nuestro proceso gestiona todas las lineas de tu diseño como corte, por lo que una zona abierta quedara sin un corte completo y una zona con intersección generará un corte de más. Asegúrate de que tus diseños no contienen ninguno de estos elementos si no son realmente necesarios.

> Textos

Existen tipografías fantásticas, pero no tenemos todos los tipos de letras existentes en nuestros equipos. Para evitar que obtengamos una lectura errónea de tu texto necesitamos que conviertas los textos en contornos.

En la mayoría de programas CAD, a la funcionalidad de convertir texto en formas se le llama “explotar” o “explotar texto”. En Adobe iLlustrator™ se puede realizar seleccionando el texto y pulsando sobre el Menú Texto>Crear Contornos.

Proceso de corte láser

Información útil para entender el proceso y sus capacidades.

> Capacidades del proceso de corte láser

Nuestra precisión y medidas máximas de un vistazo:

2D Online Laser Cutting

±0.15 mm

Tolerancia de corte

2D Online Laser Cutting

1000 x 2000 mm

Tamaño de nuestros formatos de corte

Cutting thickness

0.3 mm ~ 8 mm

Espesor de corte

Las medidas de nuestros formato de chapa coinciden con las medidas máximas que podemos realizar por pieza. Si necesitas más espacio para tus creaciones, contacta con nosotros.

> Limitaciones en formas y agujeros

Nuestro proceso tiene unas limitaciones geometricas en función del grosor de material que se corta. Te mostramos a continuación las medidas mínimas de diámetro de agujeros y espacio entre formas para garantizar un buen corte y acabado.

> Medida mínima para agujeros

Grosor (t)
Diámetro mínimo (d)*
0.5mm
ø 0,5mm
1.0mm
ø 0,5mm
1.2mm
ø 0,5mm
1.5mm
ø 1 mm
2.0mm
ø 1 mm
3.0mm
ø 2 mm
4.0mm
ø 3 mm
5.0mm
ø 4 mm
6.0mm
ø 5 mm
8.0mm
ø 6 mm

* En aluminio, el diámetro mínimo es igual al valor del grosor

> Medida mínima entre formas

Espacio mínimo entre elementos cortados de una misma pieza. También se aplica a la distancia mínima entre las siluetas cortadas y el trazo exterior de la pieza.

Grosor (t)
Diámetro mínimo (d)*
0.5mm
1 mm
1.0mm
1 mm
1.2mm
1 mm
1.5mm
1 mm
2.0mm
1 mm
3.0mm
1 mm
4.0mm
2 mm
5.0mm
2 mm
6.0mm
2 mm
8.0mm
2 mm

*En aluminio, la distancia mínima es igual a la mitad del valor del grosor.

Es posible fabricar de manera correcta piezas que no cumplan con las tablas de Medida mínima de agujeros y/o de la Medida mínima entre formas, aún así, el resultado correcto del corte no está garantizado por LaserBoost si no se cumplen con las especificaciones de las tablas mencionadas.

Además de la no correlación entre el diseño y estas tablas, la calidad en el corte puede verse afectada por factores como la existencia de zonas en la pieza con alta concentración de corte entre otros. Puedes encontrar más información sobre estas casuísticas en nuestros Términos y Condiciones del Servicio.
