Guide de Conception pour les pièces de découpe laser à plat

Informations utiles sur les formats vectoriels pris en charge, comment préparer correctement vos fichiers pour la découpe laser, ainsi que les capacités de notre processus de découpe au laser.

Contenu

Processus de Découpe au Laser

Format et Logiciel

Préparation de Votre Fichier

Cliquez sur les sujets pour y accéder.

Processus de Découpe au Laser

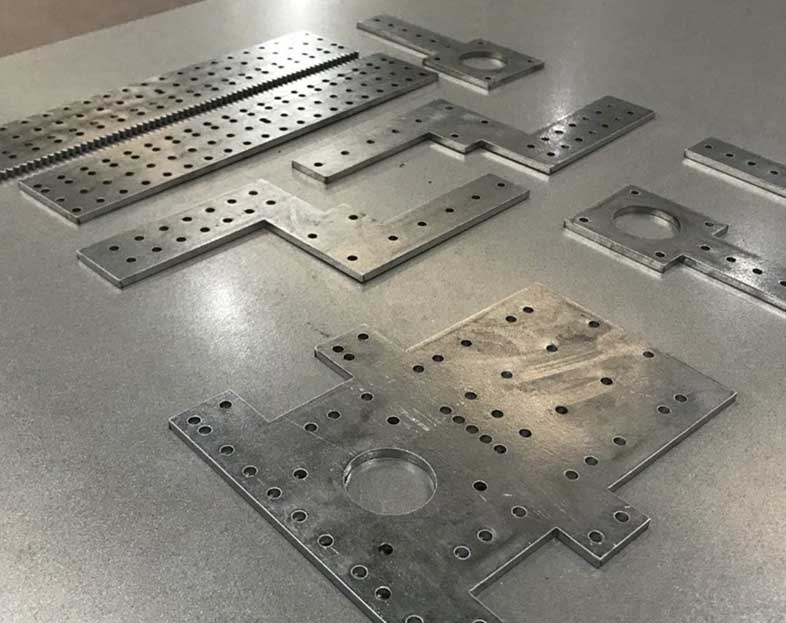

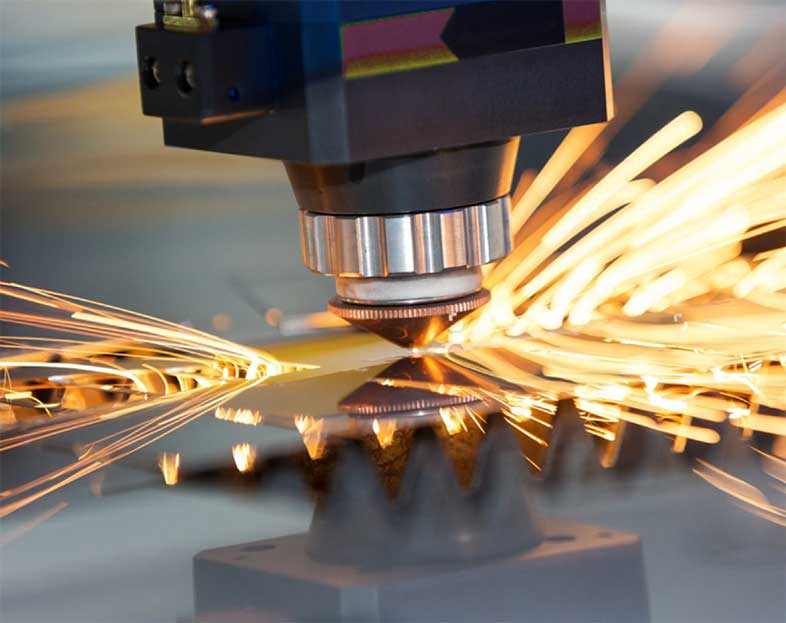

Chez LaserBoost, nous effectuons la découpe au laser de tôle avec la toute dernière technologie de pointe de Trumpf™. Notre équipe d’experts combine différents types de gaz et des configurations de machine spécifiques pour chaque matériau afin de garantir une découpe de qualité.

Nous disposons de l’expérience et des machines nécessaires pour garantir une fabrication conforme à vos conceptions et une finition de qualité supérieure.

> Capacités du processus de pliage au laser

Notre précision et nos mesures maximales en un coup d’œil:

±0,20 mm

Tolérance de coupe

3000 x 1500 mm

Taille maximale de nos formats de découpe

0,3 mm ~ 8 mm

Plages d’épaisseurs de découpe

* Vérifier ici les tolérances de fabrication

ou obtenez davantage d’informations sur notre service de découpe laser.

> Aspect et finitions

Microliaisons

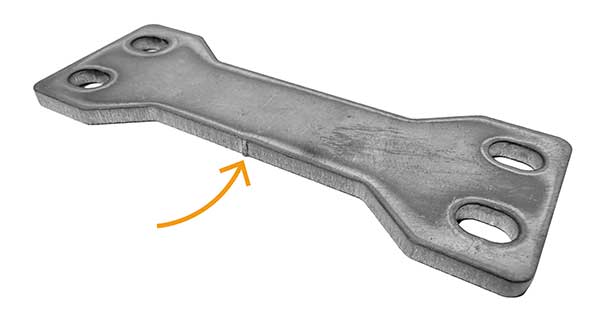

La microliaison est une petite liaison placée sur la pièce pendant le processus de découpe. Elle relie la pièce et ses déchets par une géométrie minimale à la feuille à partir de laquelle nous commençons. La microliaison garantit que les pièces et les déchets ne bougent pas pendant le processus de découpe et empêche la pièce de tomber dans la fosse. Pour garantir la qualité et la sécurité du processus, nous en ajoutons au moins une.

Les microliaisons sont pratiquement imperceptibles et n’affectent pas l’application de la pièce. Elles peuvent mesurer de 0,05 mm à 0,6 mm pour des épaisseurs de tôle de 0,5 mm à 8 mm respectivement.

S’il y a des zones spécifiques sur la pièce où tu préfères que nous n’effectuions pas cette jonction, veuillez l’indiquer dans le configurateur et nous en tiendrons compte. Si tu as besoin qu’il n’y ait aucun effet du tout, nous pouvons le faire, mais cela entraînera un coût supplémentaire. Pour cela, contacte-nous.

Densité de découpe et déformation due à la température

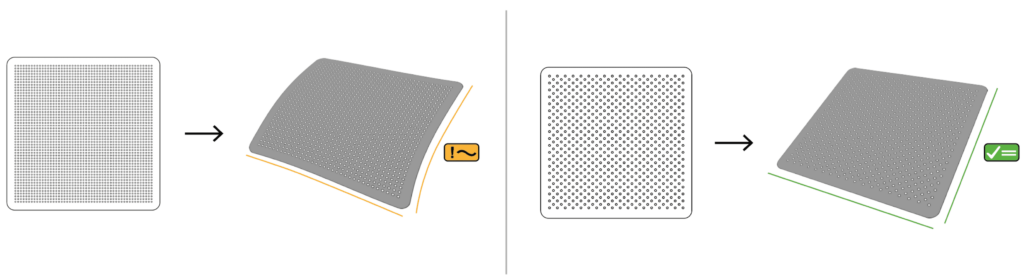

La découpe au laser est une technique précise pour fabriquer des pièces, mais si la conception a une densité de découpe élevée, des températures élevées sont générées dans le processus. Ces températures peuvent provoquer des déformations dans la pièce, compromettant sa qualité et sa fonctionnalité. Il est donc important de prendre en compte la distribution des coupes et d’ajuster la conception pour éviter les concentrations de chaleur excessives.

Chez LaserBoost, nous utilisons différentes stratégies de découpe pour gérer cet effet, mais dans les cas les plus extrêmes, l’effet peut être visible. Une manière de réduire cet effet, courant dans les motifs de grille, est d’espacer les trous. De plus, cela entraînera des économies sur votre pièce.

Conception avec une densité de coupe modérée

Conception sans une densité de coupe modérée

Si cela se produit, dans la plupart des cas, il peut être résolu par un ajustement manuel simple.

Finitions de surface

Chez LaserBoost, nous mettons à votre disposition des finitions pour vos pièces planes. Dans le tableau suivant, vous pouvez voir une brève description de chacune d’entre elles.

Finition

Brève description

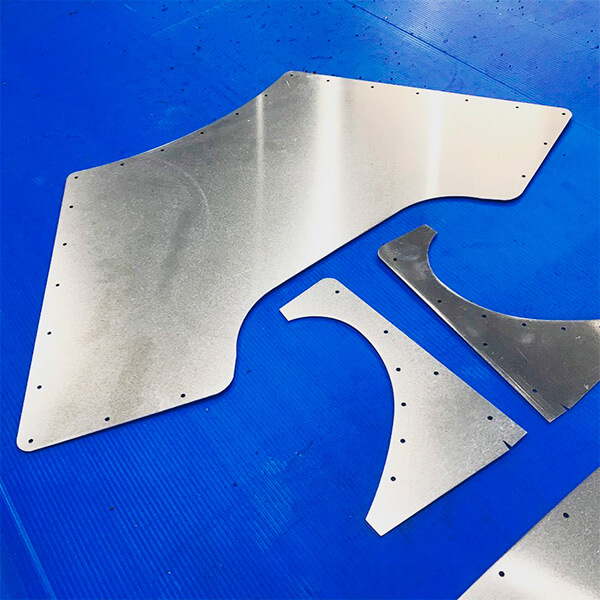

Naturel ou non spécifié

Le matériau est livré tel que fourni, il peut contenir des rayures, des marques, des bavures et un aspect visuel non uniforme. Cela s’applique aux deux faces de la pièce.

Sablage

Nous sablons les pièces avec soin en utilisant des microbilles de verre, ce qui laisse une surface propre et homogène. Cela s’applique aux deux faces de la pièce.

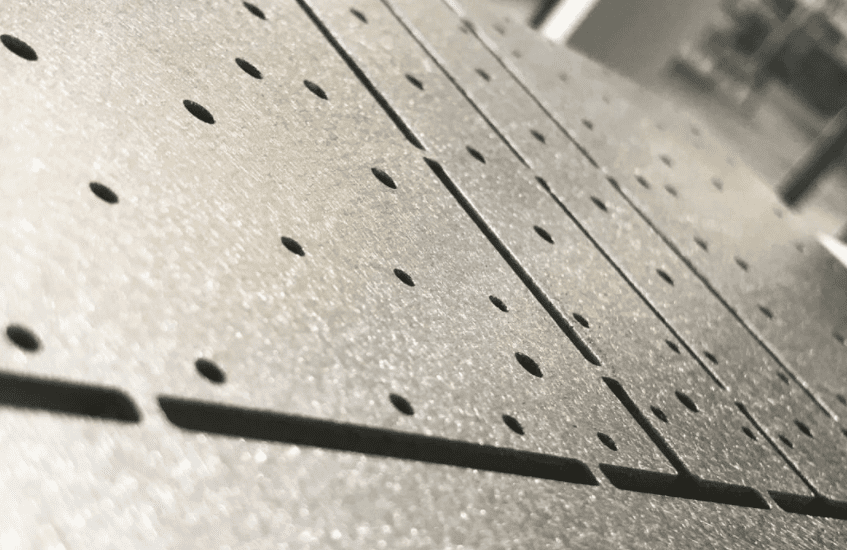

Vibrations

Nous appliquons une finition vibrée orbitale sur la pièce, offrant une finition uniforme et éliminant les bavures. Cela s’applique aux deux faces de la pièce.

Brossé + PVC

Finition brossée en usine, la pièce est livrée protégée avec un plastique protecteur PVC, qui peut être retiré manuellement. Cela s’applique uniquement à la face avant de la pièce.

Brossage Premium

Finition brossée manuellement, la pièce est brossée dans nos installations après la découpe, offrant une finition esthétique supérieure. Cela s’applique uniquement à la face avant de la pièce.

Brillant + PVC

Finition brillante en usine, la pièce est livrée protégée avec un plastique protecteur PVC, qui peut être retiré manuellement. Cela s’applique uniquement à la face avant de la pièce.

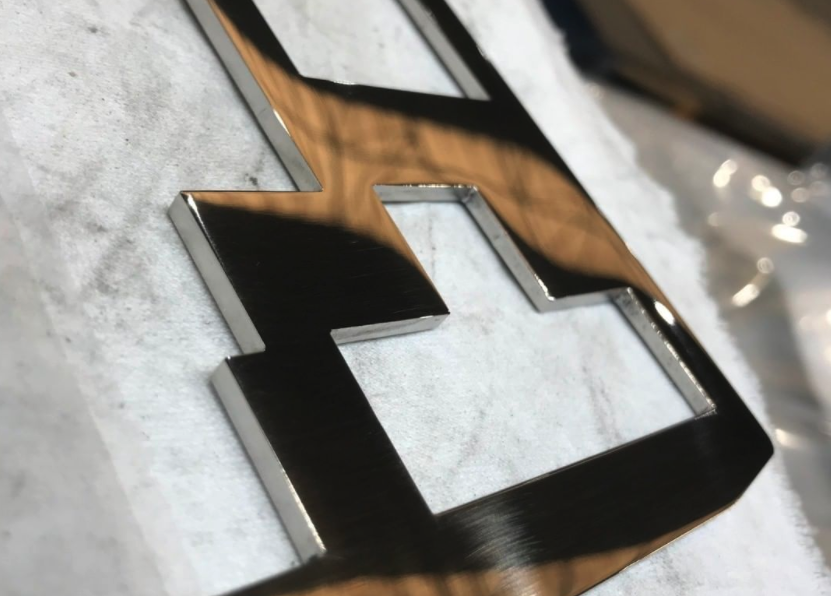

Brillant Premium

Finition brillante manuelle, la pièce est polie dans nos installations après la découpe, offrant une finition pratiquement miroir. Cela s’applique uniquement à la face avant de la pièce.

Pour obtenir des informations plus détaillées sur les caractéristiques de chaque finition et voir la disponibilité selon le matériau, veuillez consulter la page spécifique du matériau en question. Vous pouvez accéder à la page principale de nos matériaux ici.

Formats et Logiciels

> Formats acceptés

Nous acceptons un grand nombre de formats vectoriels. Pour ceux-ci, notre logiciel est capable de détecter tous les paramètres nécessaires pour vous montrer un prix instantanément. Vous pouvez télécharger ci-dessous un exemple de fichier pour chaque format:

Pour les fichiers SVG, il est important de vérifier les mesures détectées par notre outil. Celles-ci peuvent être modifiées dans le configurateur lui-même. L’échelle du format peut être altérée en fonction de la version du fichier ou du programme avec lequel il est créé.

Pour les fichiers Adobe Illustrator (.ai) et PDF, les pièces du fichier doivent être entièrement contenues dans le canevas lors de l’exportation du fichier. Par exemple, dans la plupart des conceptions, un fond de format DIN A4 est utilisé au départ. Si la pièce mesure plus que le format de papier prédéfini par le programme, la taille du canevas de fond devra être modifiée pour un format plus grand.

Avez-vous des questions concernant la création de vos fichiers? Contactez-nous.

> Logiciel recommandé pour la création de fichiers de découpe laser – 2D

Tous les logiciels de CAD sur le marché peuvent enregistrer et exporter des fichiers dans les formats que nous acceptons dans notre configurateur. Voici une liste de nos recommandations.

Logiciel

Formats compatibles avec Laserboost

Adobe Illustrator™

.dxf | .dwg | .ai | .svg | .pdf | .eps

Autodesk Autocad™

.dxf | .dwg

SolidWorks™

.dxf | .dwg

Inkscape™ (gratuit)

.dxf | .svg | .pdf | .eps

QCad™ (gratuit)

.dxf | .dwg | .svg

Autodesk Fusion360™ (gratuit)

.dxf | .dwg

Adobe Illustrator™ et Inkscape™ sont les plus polyvalents, conçus à la fois pour les pièces techniques et artistiques, avec une large gamme de formats d’exportation et une utilisation facile. Autodesk Autocad™ et QCad™ sont la norme de l’industrie pour la CAD en 2D. Solidworks™ et Autodesk Fusion360™ sont des logiciels de CAD 3D conçus pour l’ingénierie et la conception mécanique.

N’oubliez pas de télécharger les pièces sans cotes, titres, gabarits de dessin et à l’échelle réelle 1:1 en millimètres.

Préparation de Votre Fichier

Les 7 points fondamentaux pour préparer vos pièces pour notre configurateur:

> Échelle

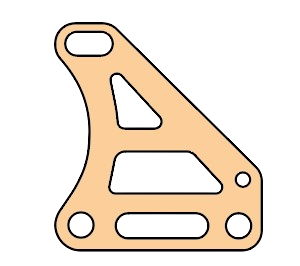

Votre pièce doit être à la taille exacte à laquelle vous souhaitez qu’elle soit découpée (échelle 1:1). Si vous souhaitez obtenir la pièce dans une mesure différente de l’originale, vous devez l’indiquer dans le configurateur en éditant les champs de hauteur et de largeur. Les unités dans lesquelles vous devez charger votre fichier sont les millimètres (mm).

> Contenu

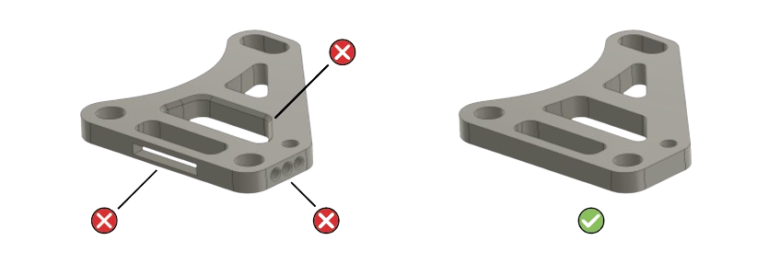

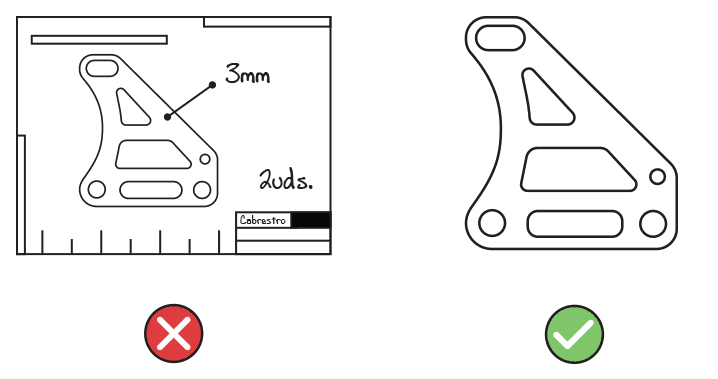

Votre fichier doit contenir uniquement les tracés de découpe et un seul design de pièce par fichier. Pour obtenir un prix précis pour vos pièces, votre conception doit être exempte de dimensions, de notes, de bords et d’objets qui ne doivent pas être fabriqués.

> Traits

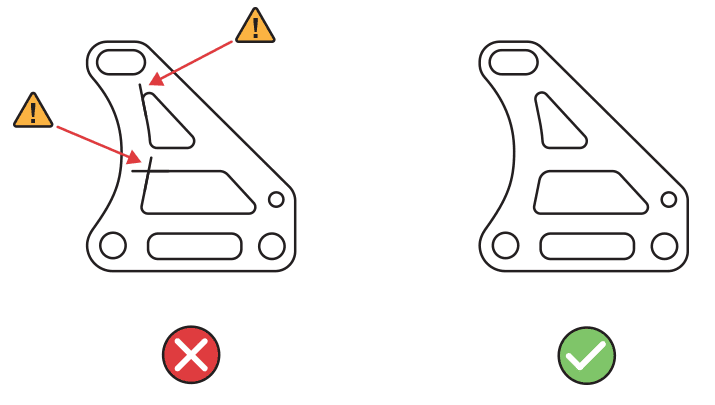

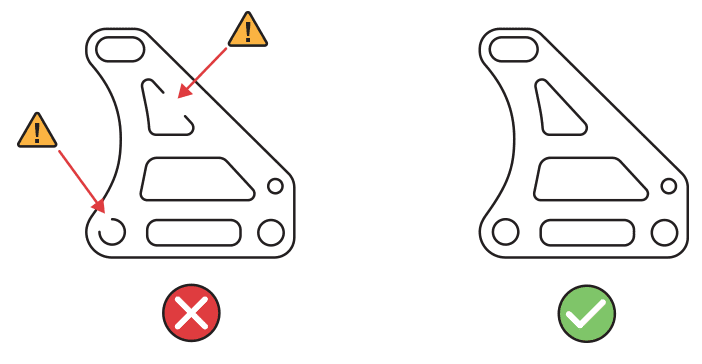

Vos conceptions doivent être exemptes de points ouverts et d’intersections. Notre processus gère toutes les lignes de votre conception comme des coupes, de sorte qu’une zone ouverte restera sans découpe complète et une zone avec une intersection générera une découpe en trop.

Assurez-vous que vos conceptions ne contiennent aucun de ces éléments s’ils ne sont pas vraiment nécessaires.

> Textes

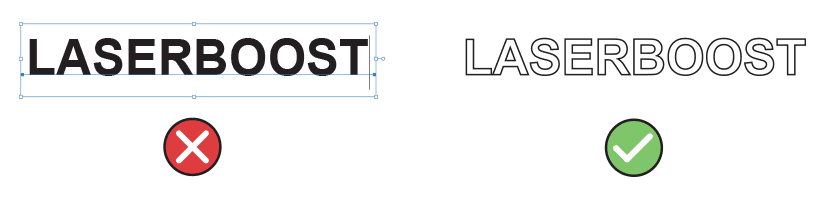

Il existe des polices fantastiques, mais nous n’avons pas toutes les polices existantes sur nos équipements. Afin d’éviter toute lecture incorrecte de votre texte, nous avons besoin que vous convertissiez les textes en contours.

Dans la plupart des logiciels de CAD, la fonctionnalité de convertir le texte en formes est appelée « désagréger » ou « décomposer le texte ». Dans Adobe Illustrator™, vous pouvez le faire en sélectionnant le texte et en cliquant sur le menu Texte > Créer des Contours.

> Perforations minimales

Pour une découpe correcte, nous avons besoin que toutes les perforations aient un diamètre minimum.

Épaisseur t (mm)

Diamètre minimum d (mm)

0.5

0.5

0.8

0.5

1.0

0.5

1.2

0.8

1.5

0.8

2.0

1.5

2.5

2.0

3.0

2.5

4.0

2.5

5.0

3.5

6.0

4.0

8.0

5.0

Dans le cas de l’aluminium, le diamètre minimal de perçage (d) doit être égal à l’épaisseur de la tôle (t).

> Ponts et distance minimale aux sommets

Pour éviter de générer des brûlures ou des irrégularités dans les zones étroites de la pièce, il est nécessaire que ces zones respectent une distance minimale. Cela s’applique également à la distance minimale entre les découpes et le tracé extérieur de la pièce.

Épaisseur t (mm)

Espace minimum s (mm)

0.5

0.5

0.8

0.5

1.0

1.0

1.2

1.0

1.5

1.5

2.0

1.5

2.5

1.75

3.0

2.1

4.0

2.8

5.0

3.5

6.0

4.2

8.0

5.6

Dans le cas de l’aluminium, la distance minimale entre les éléments de coupe et le contour extérieur de la pièce (s) doit être égale à l’épaisseur de la tôle (t).

> Autres considérations concernant la découpe laser

Déformations dues à la chaleur.

Notre processus de découpe expose la pièce à des températures élevées. Une densité de découpe très élevée peut entraîner des déformations ou des oscillations dans la pièce. Par exemple, une grille de grandes dimensions. Pour plus d’informations, veuillez consulter notre guide de conception pour la découpe laser plane

Planéité de la pièce

La matière première de LaserBoost est conforme aux normes européennes pour l’approvisionnement en tôles planes. Cependant, la planéité finale de la pièce peut dépendre de plusieurs facteurs : la géométrie de celle-ci, le rapport entre sa largeur et sa hauteur, la densité de coupe et le matériau sélectionné. Ces facteurs peuvent influencer la planéité et la qualité de la pièce finale, il est donc important de les prendre en compte lors de la conception.

Fichiers avec plusieurs designs

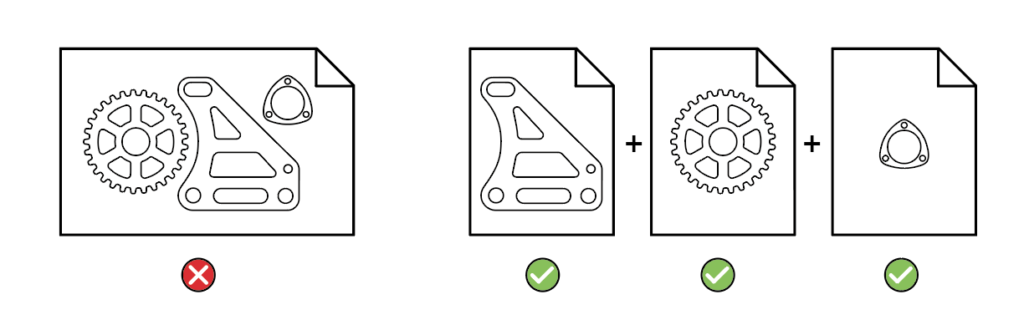

Nous n’acceptons qu’un seul design par fichier. Si un fichier comprend plus d’un design, qu’il s’agisse du même modèle ou de modèles différents, notre équipe te contactera pour ajuster la commande en fonction de ces conditions. Si tu souhaites inclure plusieurs designs, tu devras télécharger plusieurs fichiers, un pour chaque design.

Des questions? L’équipe technique de LaserBoost est à votre disposition pour vous aider avec votre conception et vérifier sa faisabilité en termes de production.
Contactez-nous ici.

À propos des Guides de l’utilisateur, des Tolérances et des Capacités de production du service LaserBoost.

Il est possible de fabriquer correctement des pièces qui ne respectent pas les capacités annoncées ici. Toutefois, LaserBoost ne peut garantir le résultat correct de la découpe et/ou du pliage si les spécifications mentionnées sur notre site web ne sont pas respectées. Si un design ne respecte pas l’une des tolérances, capacités ou limitations annoncées, il peut être produit par LaserBoost aux risques du client. Vous pouvez valider la faisabilité de production correcte de votre conception avant de passer commande en contactant notre équipe technique à l’adresse info@laserboost.com.
